Electrónica analógica

CUESTIONARIO

1.¿Qué es un resistor?¿Qué unidad se utiliza para medir su valor?

Son pequeños elementos cilíndricos con anillos de colores en su superficie cuya misión es ofrecer resistencia.Se mide en ohmios.

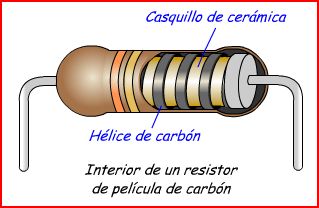

2.Dibuja un resistor de película de carbón e indica sus partes. Después explica cómo funciona.

El material que produce resistencia eléctrica es una fina capa de carbón, que se deposita en forma de hélice encima de un casquillo de cerámica.

3.¿Cuál es la función de los resistores en los circuitos electrónicos?

Introducir una resistencia eléctrica determinada entre dos puntos de un circuito eléctrico.

4.En el ejemplo 1,¿qué pasa al conectar un resistor en serie en el circuito?¿Por qué?

El amperímetro detecta menos corriente, la bombilla luce con menos intensidad y circulan muy pocos electrones.Porque se limita la cantidad de corriente que circula por el circuito.

5.¿Para qué se utiliza un resistor en el circuito del ejemplo 2?

Para que no se estropee el led.

 1. a) 3.900 Ω +/-  5%
    b) 48.000 Ω +/-  1%
    c) 7.400 Ω +/-  2%
    d) 53.000.000 Ω +/-  10%


2.  a) Marrón-negro-rojo-marrón
    b) Amarillo-verde-amarillo-color plata
    c) Rojo-verde-rojo-color oro
    d) Rojo-rojo-marrón-rojo

1. Son componentes electrónicos que se utilizan como sensores de luz.

2. Su nombre proviene del inglés light-dependent resistor.

3. Terminales de conexión, película de CdS y conductores metálicos.Se utiliza el sulfuro de cadmio.

4. En farolas que se encienden automáticamente cuando se oscurece, en cámaras fotográficas, en sistemas de alarma para detectar intrusos, en sistemas anti-incendios para detectar humo, etc.

5.



6. Al estar la linterna apuntando a la LDR la resistencia eléctrica baja al mínimo.

7. Óhmetro y también se puede utilizar un multímetro.

8. Porque como tiene una resistencia tan pequeña, deja pasar mucha corriente por el circuito.
Porque tiene una resistencia tan grande que deja pasar muy poca corriente.















1. Es un  componente electrónico que se utiliza como sensor de temperatura.

2. NTC y PTC. Los NTC, tienen menor resistencia cuando aumenta la temperatura y los de tipo PTC, tienen más resistencia cuando aumenta la temperatura.

3. Para dispositivos de media y control de temperatura como termostatos y termómetros.

4. La resistencia del termistor disminuye.

5. Que la resistencia aumentaría.

6. Al subir la temperatura, la resistencia eléctrica del termistor NTC desciende y deja pasar mucha corriente por el circuito.El LED luce intensamente, ya que lo atraviesan muchos electrones.

1. Conductores:

• Dejan pasar la corriente eléctrica.
• Tienen muy poca resistencia.
• Se utilizan para fabricar cables y conexiones eléctricas.
• Ejemplos:cobre y aluminio.

  Aislantes:

• No dejan pasar la corriente eléctrica.
• Tienen mucha resistencia.
• Se utilizan para fabricar recubrimiento de cables,mangos de herramientas, etc.
• Ejemplos:plástico y madera.

 Semiconductores:

• Dejan pasar una cantidad pequeña de corriente eléctrica.
• Se pueden manipular para que funcionen como conductores o aislantes en determinadas situaciones.

2. Son estructuras moleculares que se forman dadas las condiciones adecuadas.
Los hay tipo N(las impurezas aportan electrones que se pueden mover libremente) y tipo P(las impurezas crean espacios vacíos de electrones en la estructura).
Significa que han introducido impurezas en un cristal.

3. Es uno de los componentes electrónicos de semiconductores más sencillos.

4.

5. Si los terminales se conectan a los polos de un generador es polarización directa y si es al revés está en estado de bloqueo.

6. Permite el paso de corriente desde el panel hacia las pilas.

7. Porque el diodo sólo deja pasar la corriente en el sentido correcto.

8. Se refiere a cuando los diodos son utilizados para obtener corriente continua a partir de la corriente alterna de la red.Ejemplo: cargador de móvil.



9. En la corriente continua los electrones siempre se mueven en el mismo sentido mientras que en la corriente alterna los electrones cambian el sentido de su movimiento continuamente.


10. Es un aparato que se utiliza para medir las características de la corriente alterna y otros tipos de señales eléctricas.

11. El diodo solo deja pasar los electrones que circulen en un sentido e impedirá su paso en el sentido opuesto.

12. Es un sistema para rectificar la corriente alterna.Se construye conectando 4 diodos.

13. Es un componente electrónico que emite luz cuando es atravesado por una corriente eléctrica.

14. Teclados de ordenador, semáforos, faros de coches, paneles publicitarios y artículos navideños.

1. Es un interruptor automático controlado por la electricidad

2. Las principales aplicaciones son:

• Automatismos: Las luces de un semáforo, un ascensor, un secador de manos, etc.
• Control de motores eléctricos industriales: Se utilizan para poner en marcha, parar y cambiar el sentido de giro y la velocidad de motores eléctricos.
• Los primeros ordenadores funcionaban con relés: Los primeros ordenadores usaban relés como base, más adelante se sustituyeron por válvulas de vacío y más tarde por transistores miniaturizados en un chip de silicio.

3.

4.

1. El relé está en reposo
2. Hacemos pasar electricidad por el electro imán
3. El electro imán se convierte en un imán y genera un campo magnético a su alrededor.
4. El electro imán atrae la armadura. Ésta empuja los contactos haciendo que se toquen.
5.  La corriente eléctrica puede pasar a través de los contactos y activar un receptor, como una bombilla o un motor.

 5.

 6. Relés electrónicos, relés reed y relés telefónicos.

 7. El circuito de control es el que activa el relé y el circuito de potencia el que activa el receptor.

1. Son componentes electrónicos que tienen en su interior un circuito electrónico miniaturizado. También son llamados chips o microchips.

2. Fueron inventados por Jack Kilby en 1958.

3. Gracias a los chips se pueden fabricar aparatos complejos en un tamaño muy reducido, habiendo una enorme reducción de costes y un gran desarrollo tecnológico.

4.

5. Un chip se fabrica a partir de un material, el silicio que es un material semiconductor que se obtiene de arena rica en silicio. A partir de la arena se extrae el silicio y se purifica.El silicio puro se introduce en el horno y se le da forma de lingotes cilíndricos. Estos lingotes se cortan en laminas muy delgadas, las obleas. Sobre las obleas se graban mediante técnicas muy complejas decenas o centenares de circuitos minimizados. Posteriormente las obleas se cortan para obtener los circuitos individuales (chips), que finalmente se encapsulan.

6. Los chips se utilizan en los campos de :
la informática, vehículos, electrodomésticos y electrónica de consumo, relojes, comunicaciones y, tecnología de control y equipos industriales.

7. Los microprocesadores son los chips más potentes utilizados en los ordenadores. Estos chips tienen decenas de millones de transistores y otros componentes electrónicos, lo que les permite manejar grandes cantidades de información y realiza cálculos matemáticos a gran velocidad.

8. Los microcontroladores son pequeños ordenadores compuestos por una memoria, donde se guarda un programa breve, y un circuito que ejecuta este programa en función de la información que llega de sensores externos; todo ello en un sólo chip.Un mismo microprocesador se puede programar para que realice diferentes funciones, como controlar una máquina de refrescos, un ascensor, una máquina industrial, un microondas, una impresora, etc.

9. Que gracias a los chips son muy pequeños pero tienen una gran cantidad de funciones.


10. Ascensores, máquinas de refrescos, microondas, etc.
